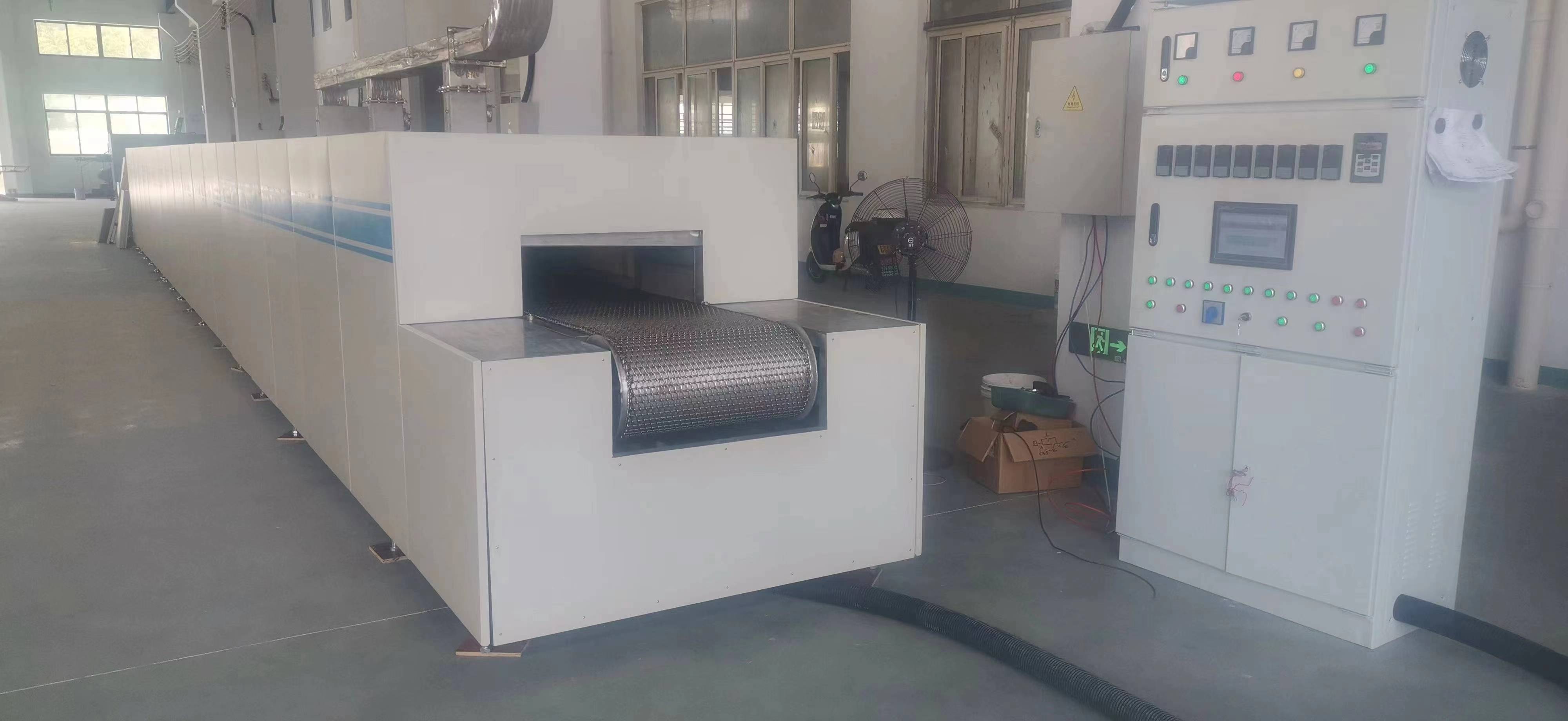

25米长连续隧道炉

一、设备名称：中温烧结炉

二、改造内容：

具体说明如下：

2.1 使用温度：600℃；最高温度：700℃

2.2 有效高度：200mm（暂定）

2.3 网带宽度：500mm（暂定，采用原设备网带）

2.4 传动系统：采用原设备传动系统

2.5 加热元件：远红外FEC加热板

2.6 烧结气氛：压缩空气

2.7 排气系统：预热段设1组排气烟囱

2.8 冷却方式：采用原设备冷却

2.9 结构划分：（详见3.1技术说明）

2.10 温区个数：9个

2.11 加热功率：180kW

2.12 空炉保温功率：≤60 kW

2.13 电源：容量大于220kVA，3相5线，220/380VAC，50Hz

2.14 控制系统：我司对控制柜做必要改进。

（炉体与控制柜间的连线、热电偶由客户方提供）

2.15 外形尺寸：采用原设备框架

2.16 外观颜色：采用原设备钣金框架

三、总体技术说明

整个窑炉主要分为四大部分，即炉体、气氛控制系统、温度控制系统和传动系统。

3.1 炉体设计

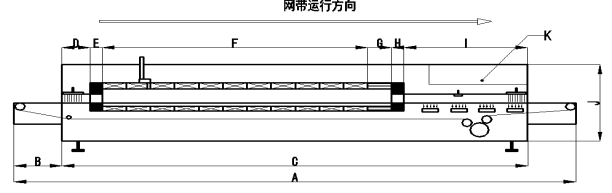

炉体结构划分具体分布详见图1和表1

                          图1：设备布局示意图

五、设备条件

5.1 设备的运输与现场安装

5.1.1 设备运输方式：按设备框架原有运输方式运输

5.1.2 安装设备：2吨液压叉车2台（或5吨吊车1台）

5.1.3 设备卸装/就位：设备运到现场后由用户检验设备有无损伤，若无损伤，用户负责设备的卸装到指定的位置

5.1.4 安装前准备：设备安装前，用户需要提前做好相关准备，具体参数见（设备正常运行条件）

5.1.5 用户负责：在设备使用现场的设备就位，包括设备卸装，设备外接电线的布线至设备总开关处，厂房的抽风系统（含风罩等）
